제품소개

Product

냉동식 에어드라이어

TXK SERIES

소형 냉동식 에어 드라이어

세계 최초로 폐열을 냉매 응축에 이용하여 에너지 효율을 높이고, 고장과 소음의 우려가 있는 콘덴서의 팬 모터를 제거하여 하자 발생률 0%를 목표로 할 만큼 놀라운 성능과 높은 제품 신뢰도를 제공한다.
설치와 유지에서 경제성을 겸비한 15마력 이하의 소형 에어 컴프레서를 위한 최상의 제품.
세계 32개국 특허 획득 기술이 적용되어 있으며, 2003년 첫 출시 이래 국내는 물론 전세계 고객이 인정하는 베스트셀러 제품이다.

카탈로그 다운로드
제품이미지
제품특징
제품이미지
  • 쿨링 팬 없는 스테틱 콘덴서 적용, 유지비용 절감
  • 축공기-냉매 리히팅 시스템, 에너지 효율 향상
  • 4계절에 강한 전천후 사용조건
  • 전세계 공급을 통한 대량생산으로 경제적인 가격대

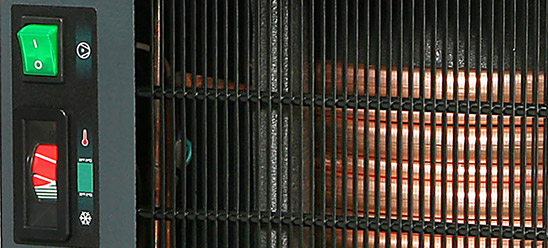

제품이미지

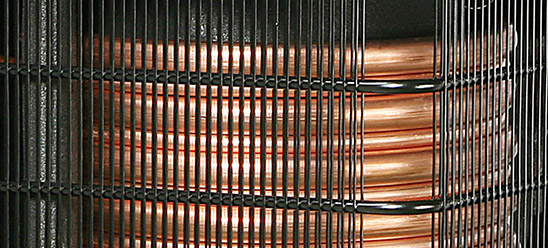

  • 동관 열교환기 사용으로 양질의 청정 압축공기 공급
  • 냉매 누설 방지형 냉동 배관
  • 세계 32개국 특허 획득 기술 적용

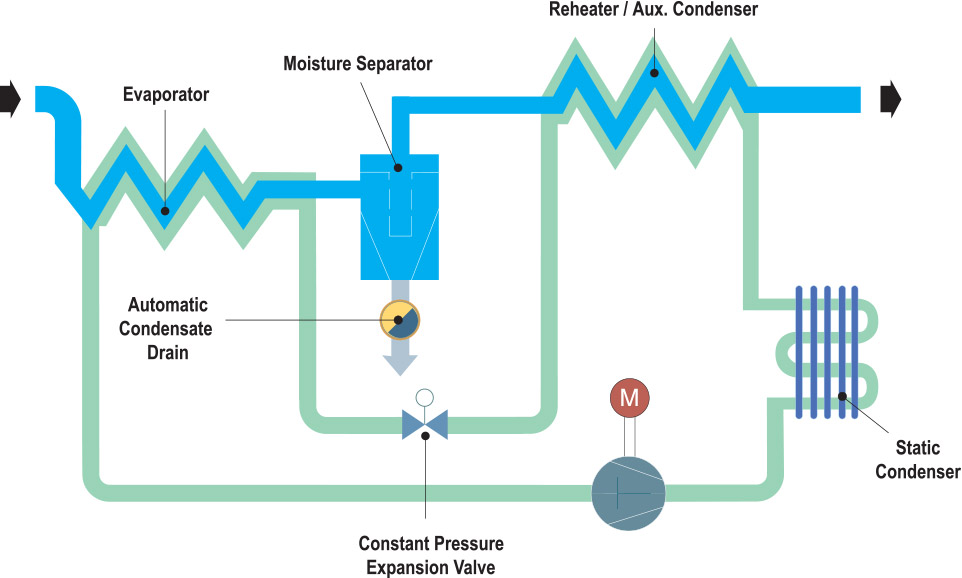

작동원리
제품이미지
  • 1.고온의 습포화 입구공기가 증발기에서 노점까지 냉각된다.
  • 2.이때 응축된 응축수는 오토 드레인 밸브를 통해 외부로 배출된다.
  • 3.노점까지 냉각된 압축공기는 리히터에서 응축기 출구 쪽 냉매와의 열 교환으로 인해 온도가 상승하게 되어 상대습도는 더욱 낮아진다.
  • 4.냉동 컴프레서에서 압축된 후 응축기에서 냉각된 냉매는 정압식 팽창밸브에 의해서 냉각부하가 적절히 조절된 후 증발기로 보내어 진다.
  • 5.정압식 팽창밸브에서 감압, 팽창된 냉매는 증발기에서 기화하면서 압축공기의 열을 빼앗고 이 과정에서 압축공기 중 대부분의 수증기는 물로 응축되어 세퍼레이터 및 오토 드레인 밸브를 통해 외부로 배출된다.

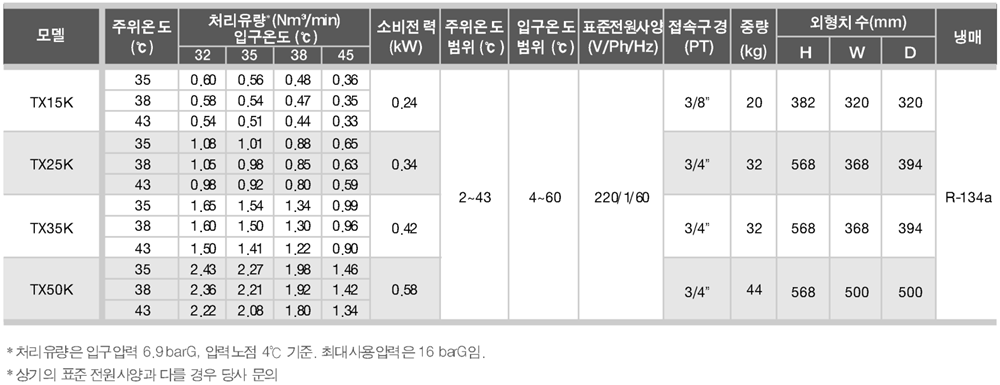

모델별 사양

FLEX SERIES

중형 냉동식 에어 드라이어

FLEX시리즈는 제마코 냉동식 에어 드라이어 역사를 고스란히 담고 있습니다.
스테인리스 스틸 판형 열교환기를 전량 직접 생산하고, 한 대 한 대 까다로운 성능 테스트를 통과한 후에야 비로소 에어 드라이어에 적용하는 것은 고객가치를 실현하기 위한 약속이자 제마코의 자부심입니다.
스테인리스 스틸 재질의 판형 열교환기 채택으로 제품의 내구성을 강화하고, 세퍼레이터와 리히터 및 증발기의 일체형 구조로 배관 압력 손실을 개선하며 차별화된 성능을 선사하는 것에 더해, 마침내 소비전력의 혁신적인 절감을 통해 에너지 세이빙 제품으로 탄생한 FLEX 시리즈.
냉동식 에어 드라이어 진화의 최고점에 있는 FLEX 시리즈를 직접 경험하시기 바랍니다.

카탈로그 다운로드

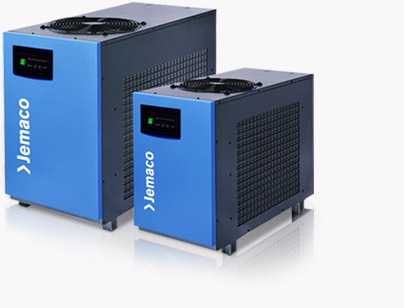

제품이미지
제품특징
제품이미지
스테인리스 스틸 일체형 판형 열교환기 적용
높은 열 교환 효율, 안정적인 노점 제공
녹물과 부식 걱정 없는 재질, 제품 내구성 강화
퍼레이터, 리히터, 증발기 일체형의 3 in 1 구조
  • 배관 최소화로 차압 손실 개선, 운전비용 절감
  • 에어 드라이어의 제품 크기 감소, 제품 설치공간 낭비 차단

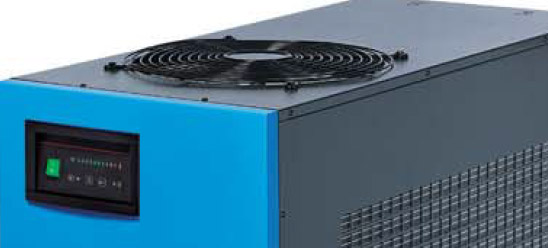

제품이미지
국내 최고 에너지 세이빙 모델 (타사 대비 최대 60%)
소비전력 대폭 절감, 년간 운전비용 절약 효과
모델 평균 40% 절감 (자사 기존 모델 대비)
고효율 컨덴싱 디자인 (FL200X 이상 모델)
루미늄 재질로 효율 최적화, 내구성 강화
덴서 배기구 상향 설계, 유리한 설치공간 확보 가능
제품 디자인 업그레이드

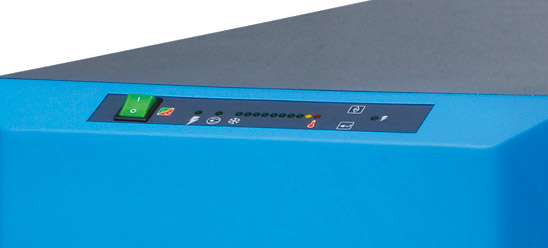

사용자 편의를 우선으로 고려한 DCB II (FL200X 이상 모델)
설치된 공간의 수준까지 높이는 세련된 디자인

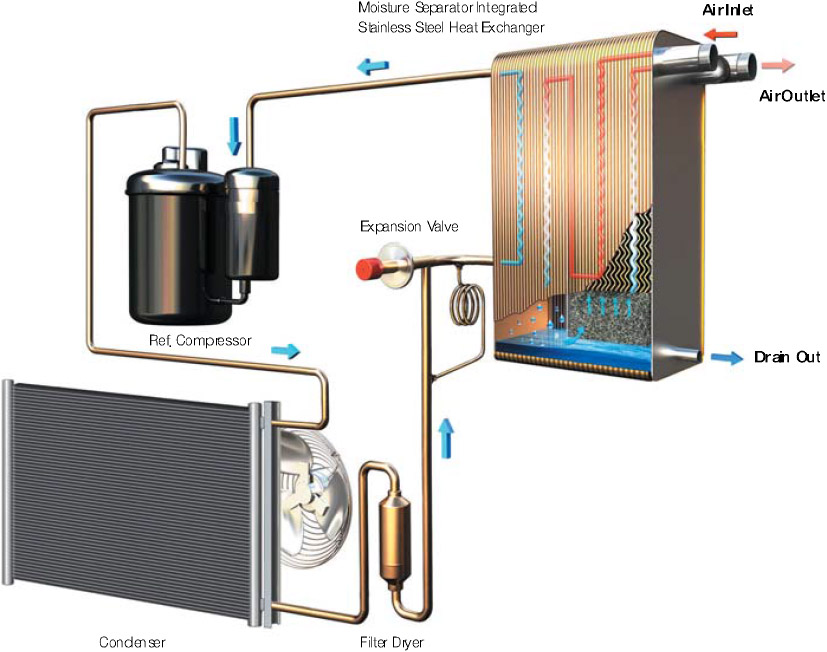

작동원리
제품이미지
75~1500 scfm
1. 고온의 포화된 압축공기가 열교환기의 입구로 유입되면 1차로 차가운 출구공기와의 열교환을 통하여 예냉된다.
2. 이렇게 1차 예냉된 공기는 열교환기의 내부 유로를 따라 증발기로 이동하여 차가운 냉매와 본격적인 열교환을 한다.
3. 증발기에서 응축된 응축수는 곧바로 세퍼레이터에서 압축공기와 분리되어 외부로 배출되고, 분리된 공기는 다시 리히터를 통과하면서 재가열되어 에어 드라이어를 빠져나가 건조한 양질의 압축공기로 공급된다.

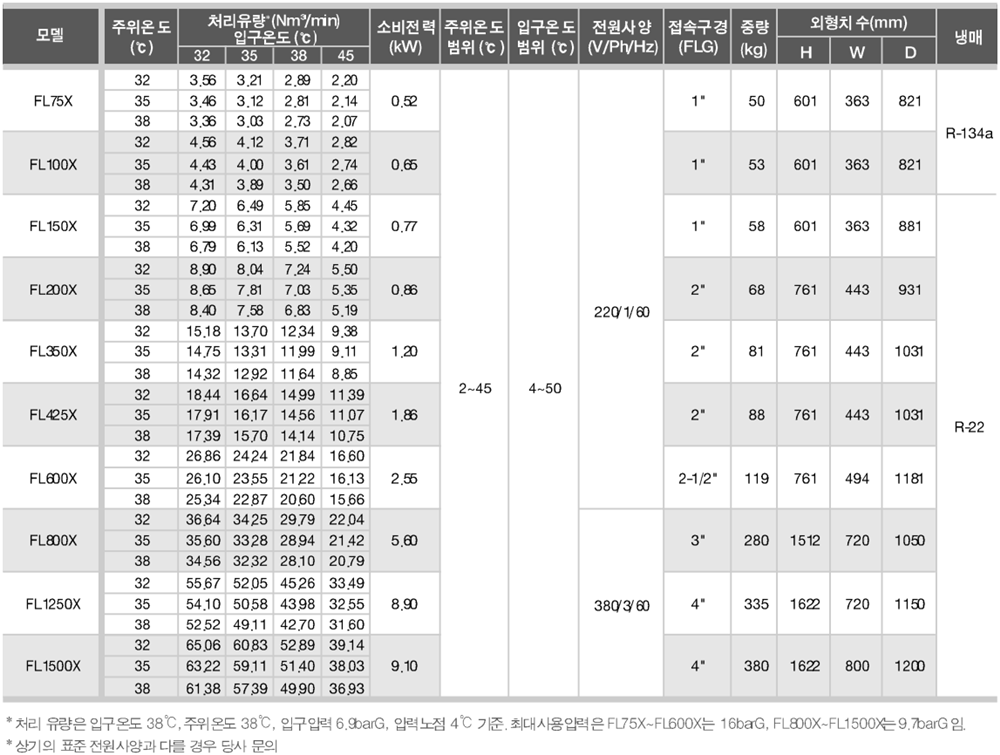

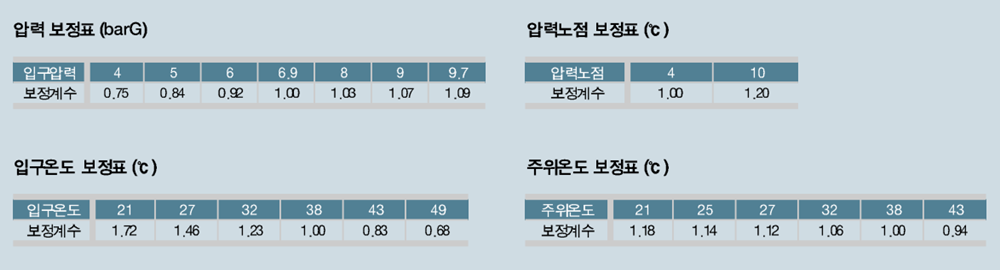

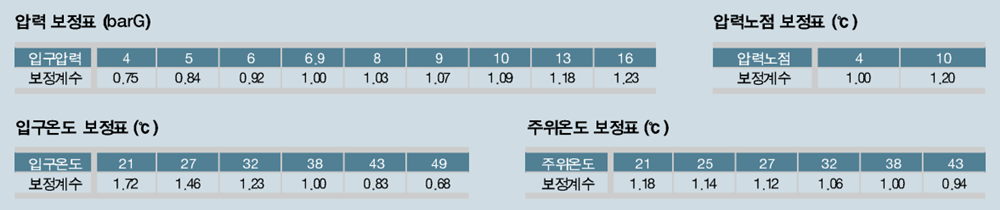

모델별 사양

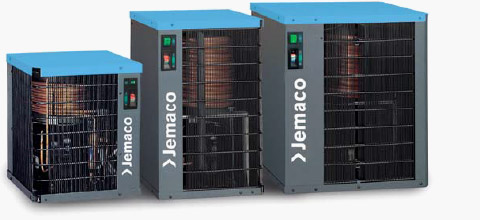

HXK SERIES

대형 냉동식 에어 드라이어

HXK시리즈는 스테인리스 스틸 판형 열교환기를 적용하여 내부식성이 강하고 열교환 효율이 높은 제품으로, 압축공기의 열교환기 체류시간이 짧아 부하 변동시에도 신속한 열 전달이 이루어져 안정적인 노점을 제공하는 제품이며, 디지털 콘트롤 모니터를 적용하여 에어 드라이어를 최적의 운전 조건에서 사용할 수 있도록 도와줍니다.

카탈로그 다운로드

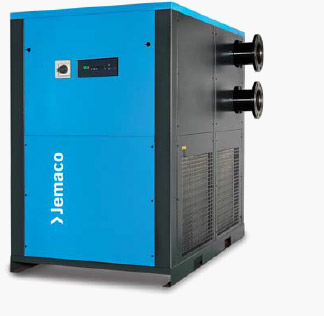

제품이미지
제품특징
제품이미지
스테인리스 스틸 판형 열교환기 채택
물과 부식 걱정 없는 재질
고효율 고성능 (대항류)

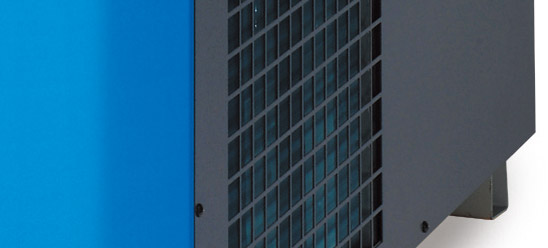

제품이미지
EGI(전기 아연도금 강판)케이스 사용
힘과 부식, 오염에 강한 제품
리히터, 증발기의 일체화 구조
월한 냉각 성능, 제품 크기, 설치공간 최적화
운전비용 및 설치비용 절감

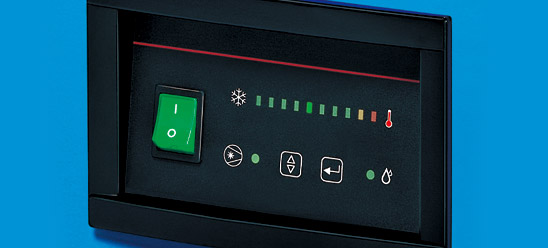

세련된 디자인의 디지털 콘트롤 모니터 적용
Dew Point 모니터 (LED램프사용)
자식 드레인 밸브 콘트롤 기능

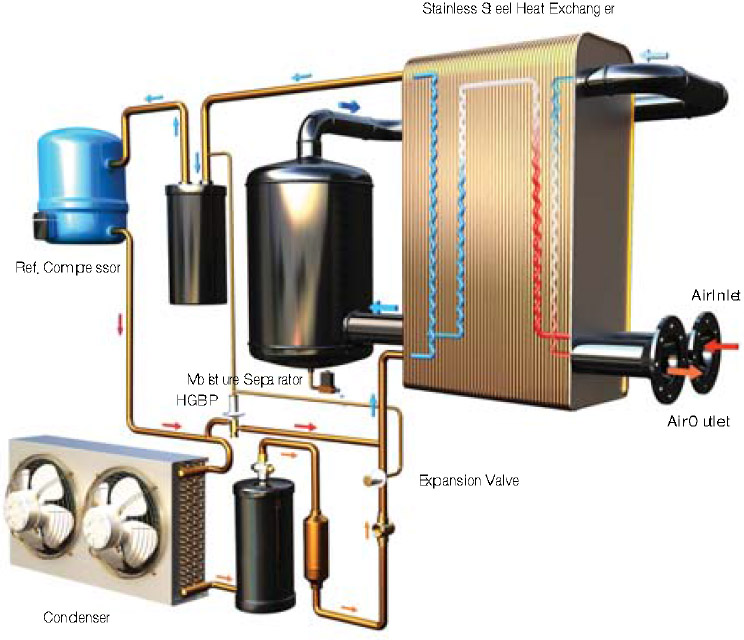

작동원리
제품이미지
2000 ~ 12000 scfm
1. 고온의 포화된 압축공기가 열교환기의 입구로 유입되면 1차로 차가운 출구공기와의 열교환을 통하여 예냉된다.
2. 이렇게 1차로 예냉된 공기는 열교환기의 내부 유로를 따라 증발기로 이동하여 차가운 냉매와 본격적인 열교환을 한다.
3. 증발기에서 응축된 응축수는 곧바로 세퍼레이터에서 압축공기와 분리되어 외부로 배출되고, 분리된 공기는 다시 리히터를 통과하면서 재가열되어 에어 드라이어를 빠져나가 건조한 양질의 압축공기로 공급된다.
선택사양 / SCMⅡ (System Control Monitor Ⅱ)
LCD 모니터
에어 드라이어 운전 상태 표시
팬 모터 작동 상채 표시
냉매 및 에어 온도 표시
알람 히스토리 메모리 (최대 50개 가능)
자동 드레인 밸브 작동 표시
시스템 상태 및 알람 표시
냉매 압력 (고압/저압) 표시
메뉴 버튼 : 해당모드 검색, 설정 상태 변경
자동 드레인 밸브 작동 주기 설정
냉매 및 에어의 알람 온도 설정 가능
냉동 시스템 모니터링 기능
팬 모터의 운전 압력을 개별적으로 설정 가능
컨트롤 시스템 작동 테스트 기능 탑재
비밀번호 설정 및 변경 기능
통신 기능 내장 (RS-485 Serial Port)
  • 운전 상태 모니터링
  • 리모트 컨트롤 기능
알람 해제 버튼
드라이어 Start / Stop 버튼

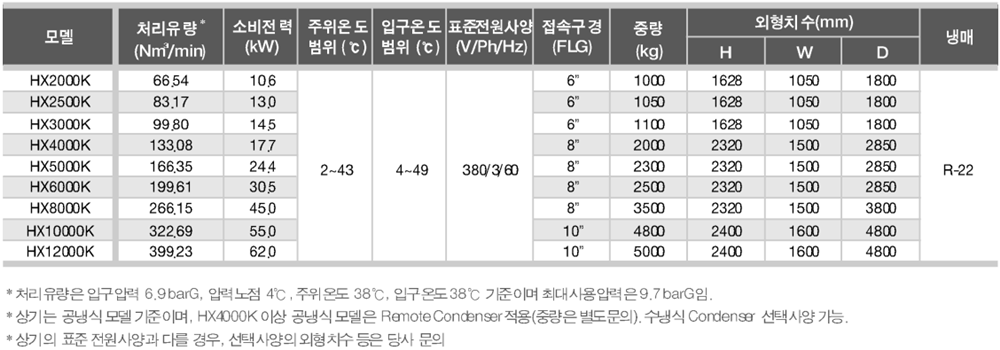

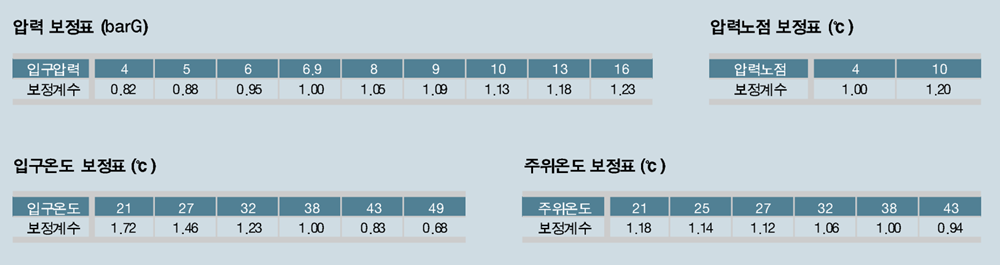

모델별 사양
