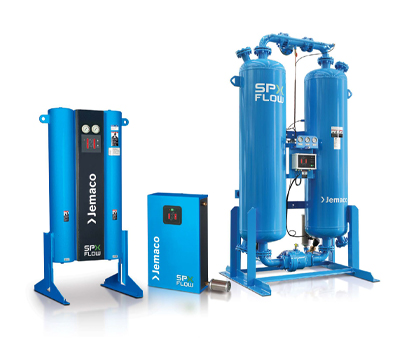

흡착식 에어드라이어
HLK·PSK SERIES
비가열 흡착식 에어 드라이어
두 개의 Vessel이 자동으로 반복 교체되면서 건조된 압축공기를 연속적으로 공급하고, 건조된 압축공기의 일부를 재생에 이용하는 비가열 타입 제품.
스테인리스 스틸 Vessel 내장, 고성능 셔틀밸브 적용으로 내구성을 높이고 유지 및 보수가 용이한 간결한 구조로 신뢰도가 높다.
제품특징

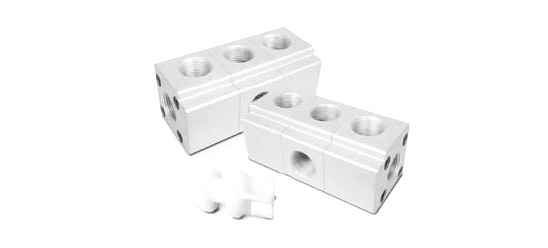

고성능 셔틀밸브-HL 10K-HL600K
- HL10K~HL35K
- 안정적인 노점 유지
- 퍼지 에어 소모 최소화, 흡착제 수명 최적
- 스테인리스 스틸 Vessel 적용, 내부식성 보장
- 초정밀, 최첨단산업까지 폭넓은 사용조건 충족
- 설치장소 제약없는 벽걸이 가능(Wall Mount Dryer)

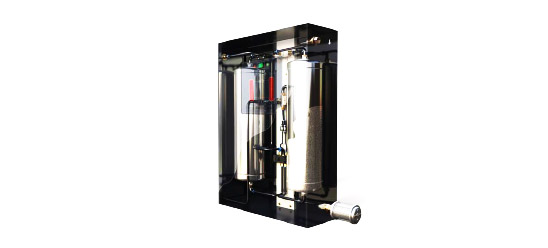

Wall Mount Dryer-HL 10K-HL35K
- HL55K~HL3250K
- 사용자 편의를 최우선으로 고려하여 설계
- 유지와 보수가 용이한 심플한 제품 구조
- 상방향 제습방식으로 수분에 의한 슬러징 최소화
- 고성능 셔틀밸브 적용, 최강의 내구성 제공

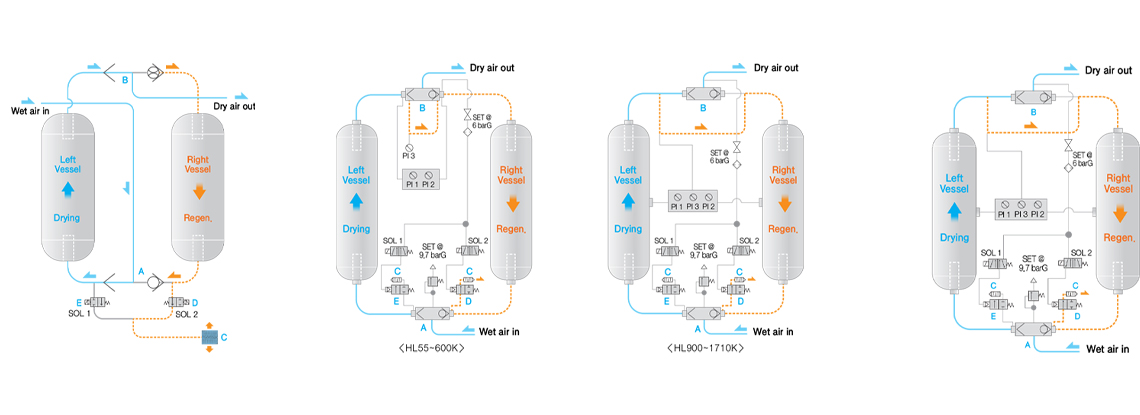

작동원리
- 1. 프리필터를 거친 입구공기(포화습공기)는 압려에 의해 작동되는 하부 셔틀밸브에 의해 방향이 결정되어 한쪽 Vessel로 흐르면서, -40℃ 노점까지 제습되어 상부 매니폴드를 거쳐 나간다.
- 2. 이때 건조공기의 일부는 퍼지 에어 오리피스를 거쳐 감압되어 반대쪽 Vessel로 유입되고 이전 사이클에서 제습기 젖은 흡착제를 재생시킨 후 타이머에 의해 작동되는 퍼지 밸브를 통해 대기로 방출된다.
- 3. 일정기간이 지나 재생이 완료되면 퍼지 밸브는 닫히고 Vessel 내부의 에어 압력이 상승되어 반대쪽 퍼지 밸브가 열리면서 역순으로 제습, 재생이 반복되어 연속적인 건조공기를 얻을 수 있다.
모델별 사양 (소형)
| 모델 | 처리유량 (Nm³/min) |
외형치수 (H x W x D mm) |
중량 (kg) |
접속 구경 (PT) |
|---|---|---|---|---|
| HL10K | 0.29 | 780 x 630 x 170 | 25 | 1/2" |
| HL15K | 0.43 | 780 x 630 x 170 | 27 | 1/2" |
| HL20K | 0.58 | 780 x 610 x 170 | 32 | 1/2" |
| HL25K | 0.72 | 810 x 810 x 220 | 42 | 1/2" |
| HL35K | 1.01 | 810 x 810 x 220 | 45 | 1/2" |
모델별 사양 (중형)
| 모델 | 처리유량 (Nm³/min) |
외형치수 (H x W x D mm) |
중량 (kg) |
접속 구경 (PT) |
FLG (KS) |
|---|---|---|---|---|---|
| HL55K | 1.59 | 1,530 x 850 x 560 | 60 | 1" | |
| HL100K | 2.89 | 1,710 x 900 x 760 | 95 | 1" | |
| HL160K | 4.63 | 1,630 x 1,000 x 760 | 125 | 1" | |
| HL200K | 5.79 | 1,890 x 990 x 760 | 175 | 2" | |
| HL275K | 7.96 | 1,780 x 1,060 x 800 | 225 | 2" | |
| HL350K | 10.13 | 2,090 x 1,470 x 800 | 326 | 2" | |
| HL475K | 13.74 | 2,020 x 1,470 x 800 | 517 | 2" | |
| HL600K | 17.36 | 2,040 x 1,470 x 800 | 761 | 2" | |
| HL900K | 26.04 | 2,700 x 1,500 x1,300 | 906 | 80A | |
| HL1000K | 28.93 | 3,200 x 1,500 x 1,300 | 1,232 | 80A | |
| HL1200K | 34.72 | 3,250 x 1,700 x 1,450 | 1,360 | 80A | |
| HL1450K | 41.95 | 3,250 x 1,750 x 1,450 | 1,586 | 80A | |
| HL1710K | 49.47 | 3,250 x 1,850 x 1,450 | 1,830 | 80A |
모델별 사양 (대형)
| 모델 | 처리유량 (Nm³/min) |
외형치수 (H x W x D mm) |
중량 (kg) |
FLG (KS) |
|---|---|---|---|---|
| PS2010K | 58.10 | 3,200 x 1,980 x 1,430 | 1,970 | 100A |
| PS2250K | 65.03 | 3,210 x 2,110 x 1,430 | 2,230 | 100A |
| PS2600K | 75.14 | 3,380 x 1,880 x 1,580 | 2,430 | 100A |
| PS3250K | 93.93 | 3,450 x 2,080 x 1,580 | 3,690 | 125A |
| PS4430K | 128.16 | 당사 문의 | 4,850 | 150A |

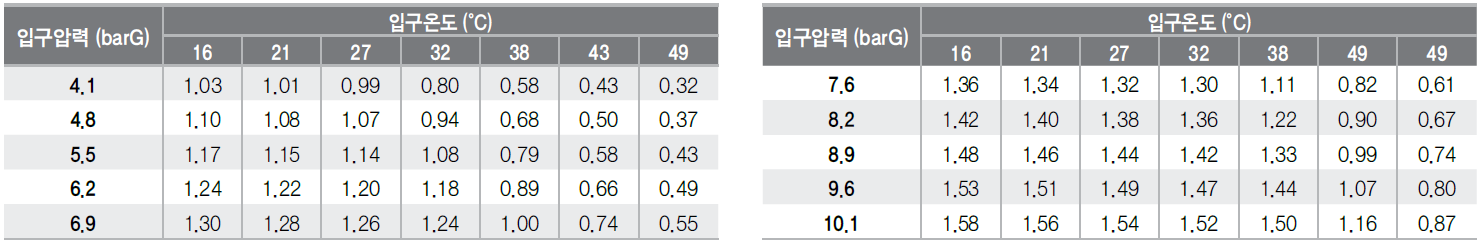

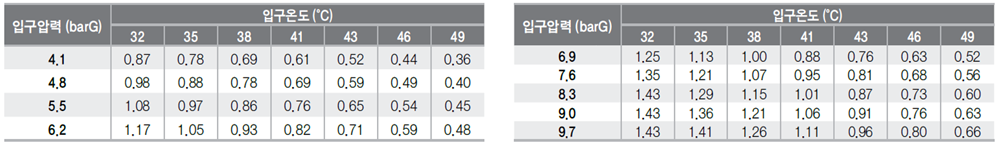

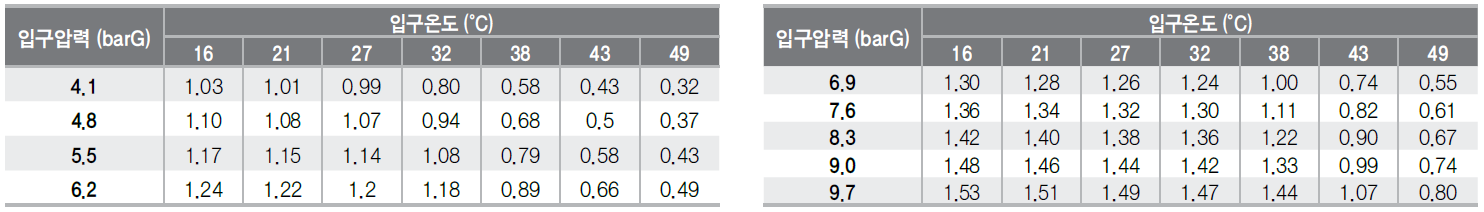

압력 및 온도 보정표

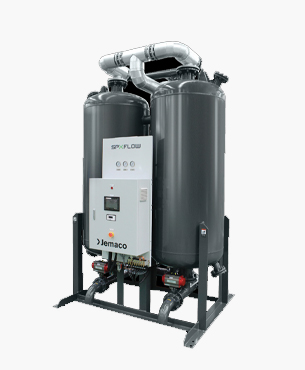

JPD SERIES
히터 외장 흡착식 에어 드라이어
출구 건조공기 중 일부를 Vessel 외부에 장착된 히터에서 가열하여 재생용 공기로 사용, 흡착제를 재생시키므로 에어 소모가 적은 경제적인 시스템.
최고의 기능과 높은 신뢰도를 위하여 신중하게 부품을 엄선하고 드라이어 설계하여 우수한 내구성과 신뢰성을 제공한다.
제품특징
- 재생공기의 소모량을 낮춘 경제적인 제품
- 히터 외장형 구조, 제품 수명과 효율 동시에 극대화
- 내부 가열식 드라이어 대비, Vessel 내부 온도가 낮고 노점 조절 용이

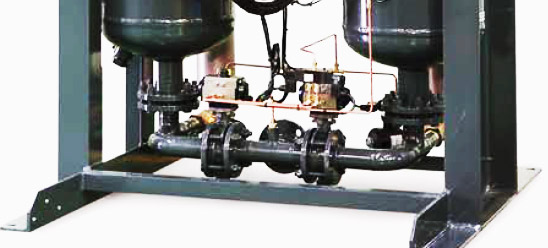

- 고성능 버터 플라이 스위칭 밸브 사용

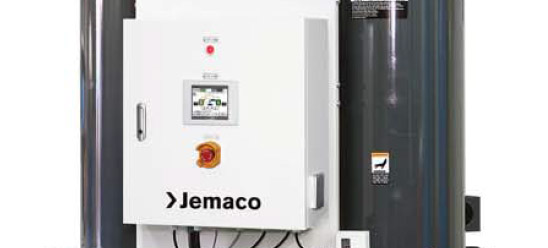

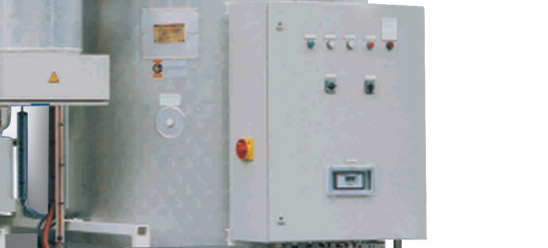

- 최신형 Jemaco New Controller (J-CON) 적용, 드라이어의 완벽한 자동제어 및 운전 안정성 확보
- 노점제어시스템(선택사양)
- Purge Saving Kit, 특허획득(선택사양)
작동원리
- 1. 입구밸브를 통해 유입된 습한 공기는 Vessel 하부에서 상부로 흐르면서, 흡착제에 의해 -40℃ 노점까지 제습된 후 출구밸브를 통해 배출된다.
이 때, 외부에 장착된 재생용 히터에서는 이 출구 건조공기 중 일부(퍼지 에어)를 가열하여 재생 Vessel로 배출하며, 가열된 건조공기는 재생 Vessel 내부의 흡착제가 함유하고 있는 수분을 제거한다. - 2. 이렇게 재생 Vessel에서 흡착제를 재생, 건조시킨 후 젖은 공기는 퍼지 출구밸브를 통해 대기로 방출된다.
Flow Diagram은 좌측 Vessel은 제습 싸이클, 우측 Vessel은 재생 싸이클 상태임을 나타내고 있다. - 3. 또한, 최소 재생시간이 초과되면 히터는 자동적으로 정지하여 냉각 싸이클이 시작되고, 냉각 싸이클이 끝나면 가압되어 제습 Vessel이 제습 싸이클을 완료할 때까지 Stand-By 상태가 된다.

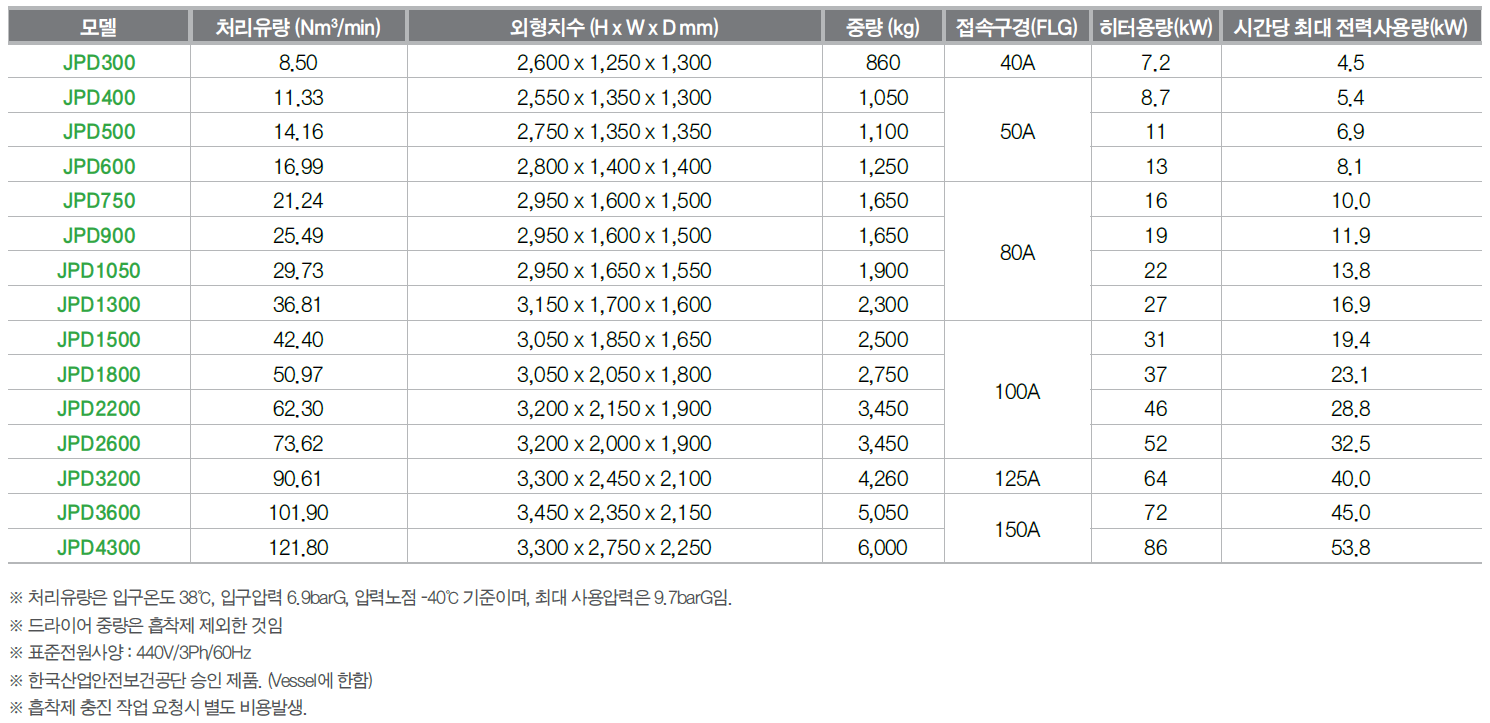

모델별 사양

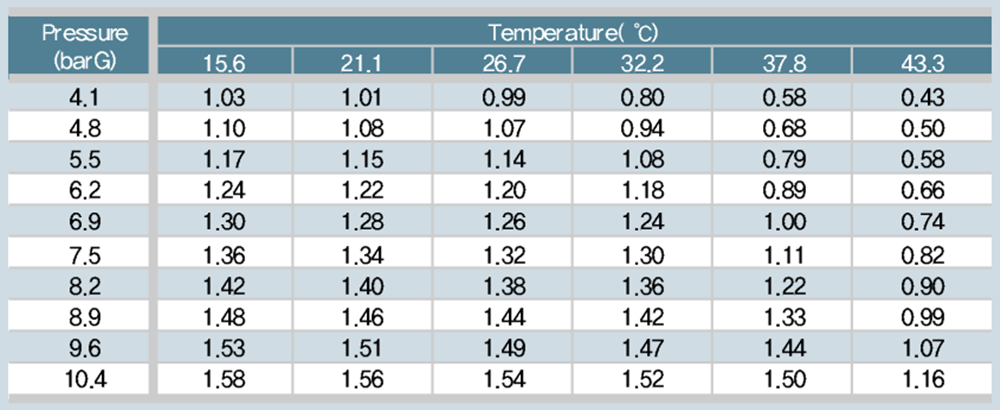

압력 및 온도 보정표

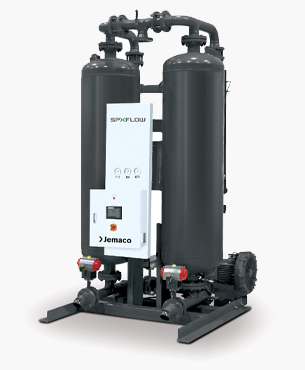

JBPII SERIES

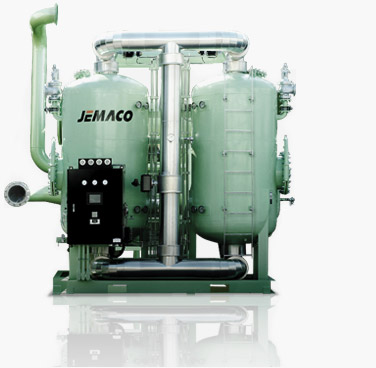

블로워 퍼지 흡착식 에어 드라이어
외부의 대기를 블로워로 흡입하여 히터로 가열시킨 후 퍼지 에어로 이용하는 블로워 퍼지 타입 가열 흡착식 에어 드라이어.
보통의 가열/비가열 흡착식 에어 드라이어 대비 압축공기의 손실이 거의 없어 제품의 전체 운전비용을 절감할 수 있는 매우 경제적인 제품으로, 압축공기 용량이 많은 대형 에어 드라이어에 주로 많이 사용된다.
제품특징
- 대기를 블로워로 흡입, 재생용 공기로 사용

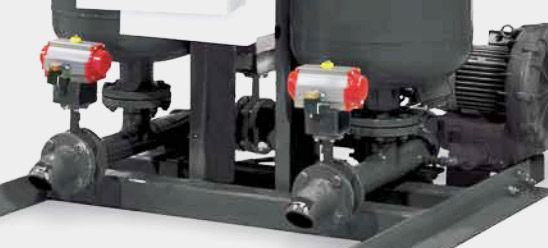

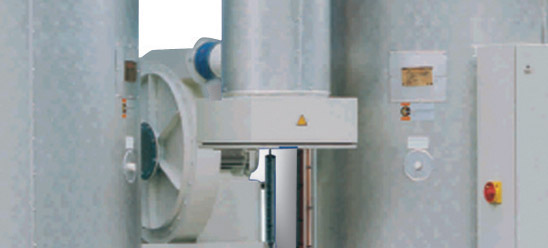

- 고성능 링 블로워(Ring Blower)로 안정적인 성능 보장
- 고성능 버터 플라이 스위칭 밸브 사용
- 히터 외장형 구조, 제품 수명과 효율 동시에 극대화
- 상향 제습, 하향 재생 방식의 효율적인 Air Flow

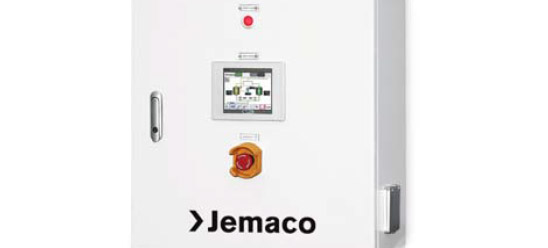

- 최신형 Jemaco New Controller (J-CON S) 적용, 7″풀컬러 터치 스크린, 드라이어 운전 완벽 자동제어
- 에너지 세이빙 시스템(선택사양)

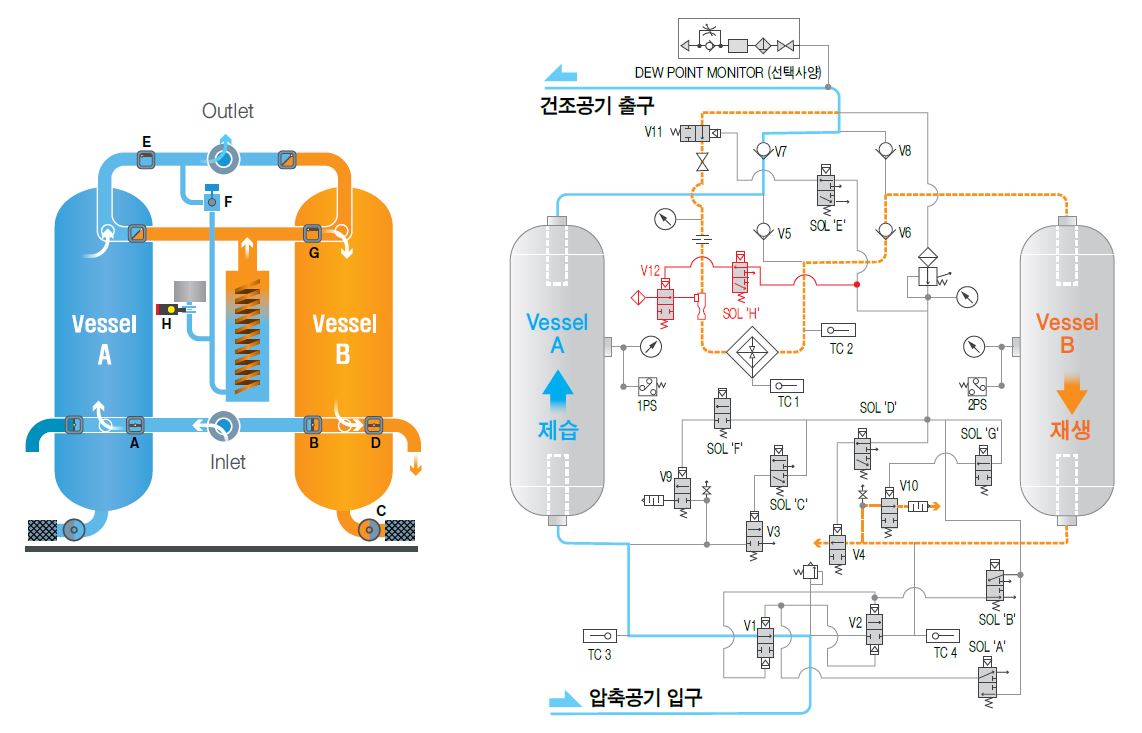

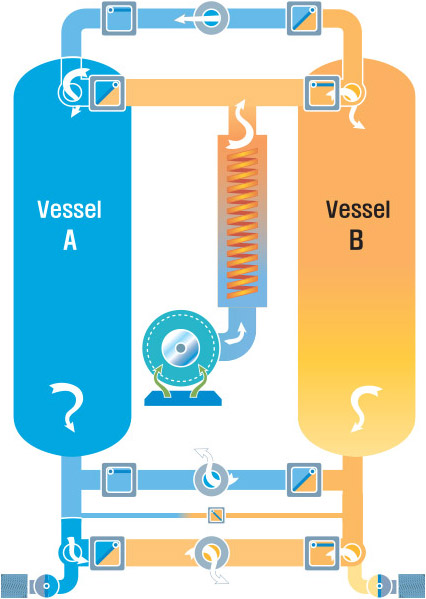

작동원리
- 1. 압축공기는 밸브(A)를 통해 제습상태의 Vessel A로 들어가서 체크밸브와 배관(E)를 통해 청정 건조공기로 현장에 공급된다.
- 2. 재생과정의 Vessel B는 밸브(B)가 닫히고 머플러(C)가 열리면서 감압된다.
- 3. 그 후 밸브(D)가 열리면 블로워와 히터가 외부공기를 흡입하여 밸브(F)를 통해 불어넣으면 뜨거워진 공기는 흡착제의 수분을 제거하게 된다.
- 4. 재생이 완료되면 흡착제의 냉각과 Vessel의 가압과정을 거쳐 제습을 준비한다.
콘트롤러에 의해 밸브(B)가 열리고 밸브(A)가 닫히면 Vessel Change가 일어나고 Vessel A는 재생과정에 들어가면서 제습은 계속된다.

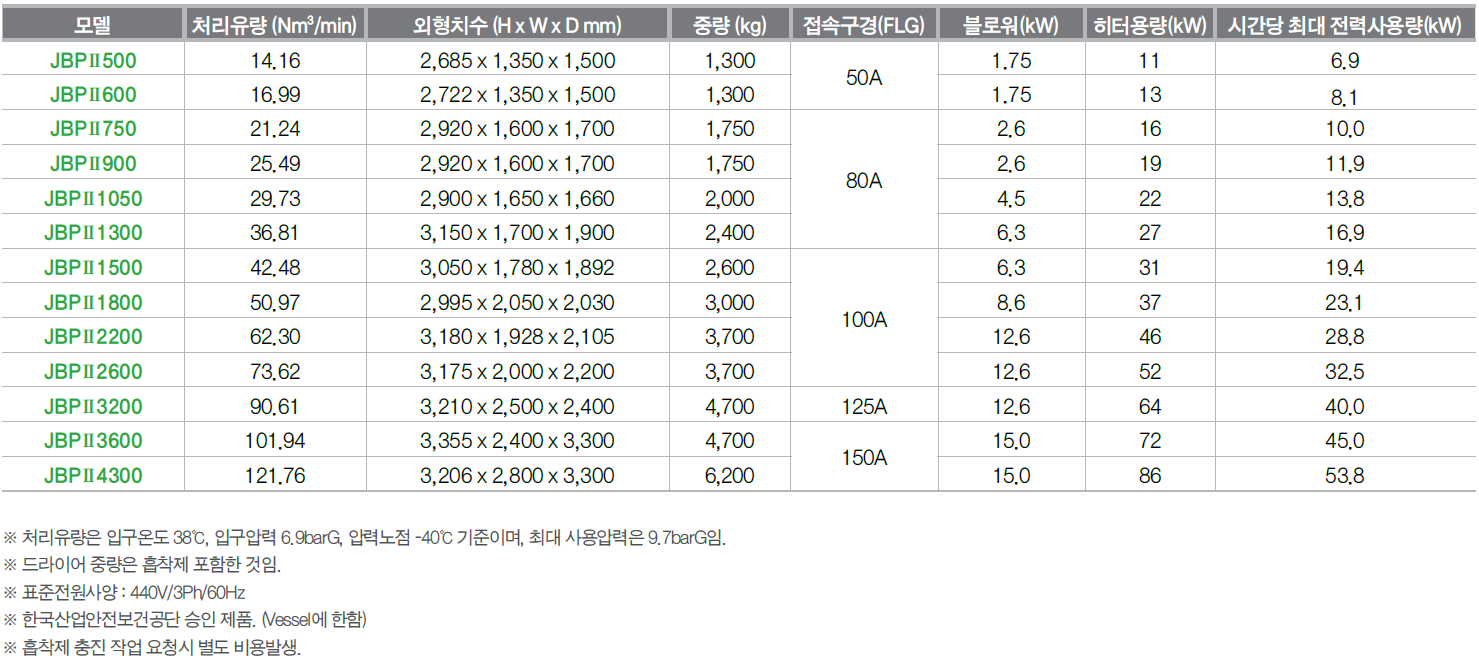

모델별 사양
압력 및 온도 보정표
JDB SERIES
넌퍼지 블로워 흡착식 에어 드라이어
흡착제 재생과정에서 압축공기를 사용하지 않고 블로워를 통해 외부의 공기를 흡입하여 Vessel 내부의 공기 재생에 사용하기 때문에 제품의 효율이 높고 안정적인 성능을 제공한다.
퍼지 에어의 손실이 전혀 없기 때문에 운전경비 면에서 보다 확실한 경쟁력을 제공하는 대표적인 에너지 세이빙 제품이다.
제품특징
- 대기를 재생에어로 사용, 퍼지 에어 손실 Zero
- 합리적인 유지 및 보수
- 안정된 노점 유지, 안정적인 제품 성능 제공
- 최소 8시간~최대 48시간 운전 싸이클 선택 가능
- 이상적인 수준의 낮은 차압 0.1bar
- 특허출원완료 : 출원번호 10-2010-0120431
- 최신형 Jemaco New Controller (J-CON S) 적용, 7”풀컬러 터치 스크린, 드라이어 운전 완벽 자동제어
- 에너지 세이빙 시스템(선택사양)

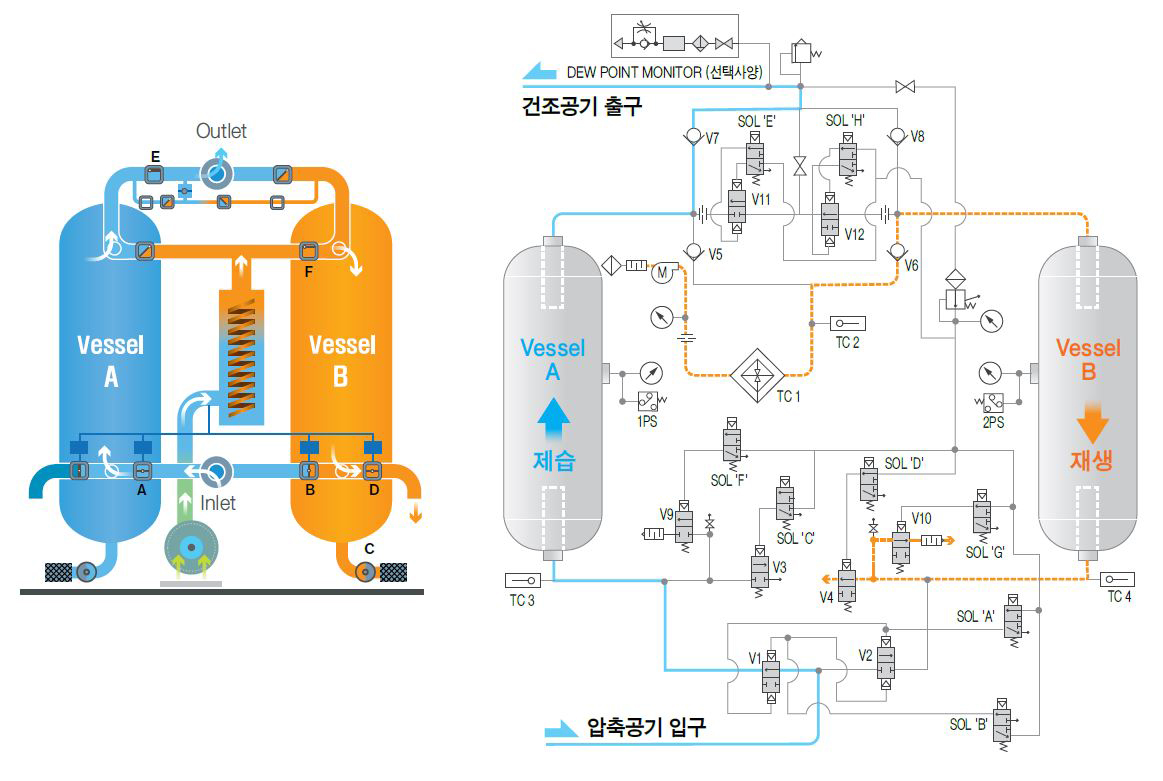

작동원리
- 1. 압축공기는 드라이어 상부의 밸브를 통하여 양쪽 Vessel에 모두 들어가서 일시적으로 병렬 제습하게 된다.
- 2. 재생을 위해 한 쪽 Vessel의 입출구 밸브가 닫히면서 블로워와 히터가 작동되며 다른 Vessel의 재생이 시작된다.
- 3. 블로워와 히터를 사용하여 재생이 완료되면 히터는 꺼진 상태에서 블로워를 통해 냉각을 시키며 다음 제습 싸이클을 준비한다.
- 4. Vessel A의 제습이 끝나는 시점에서 다시 병렬 제습이 일어나고 이후 같은 순서로 Vessel A의 재생이 실행된다.

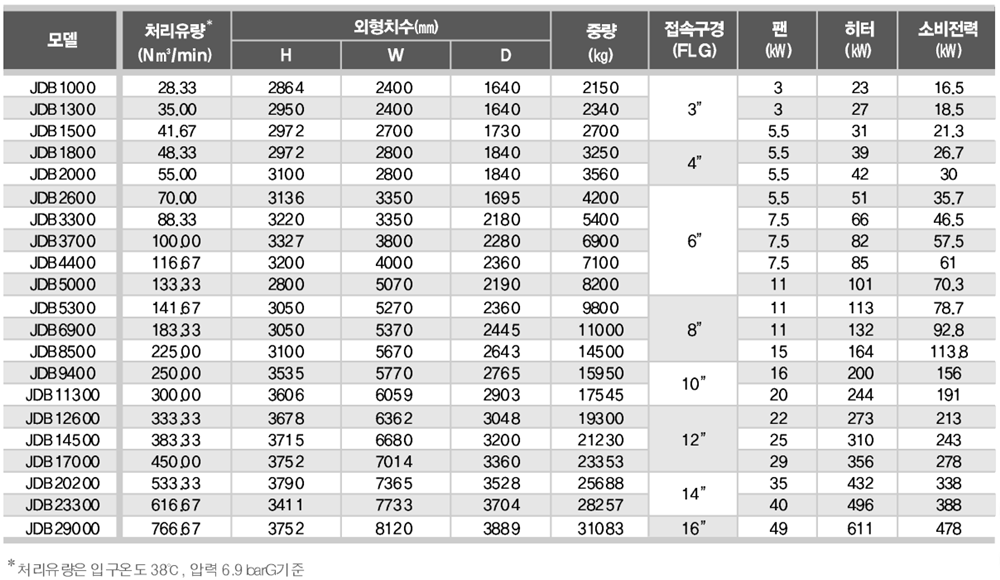

모델별 사양

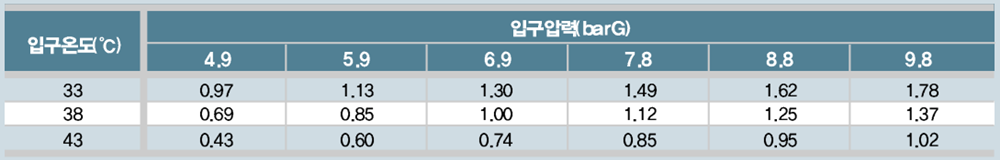

압력 및 온도 보정표

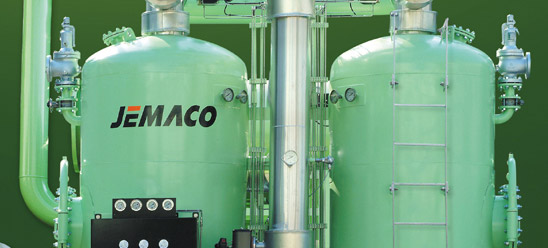

JEF SERIES
재생 순환 흡착식 에어 드라이어
에어 컴프레서에서 생성된 고온의 입구공기를 바로 분리하여 히터로 가열한 후 흡착제 재생에 이용하기 때문에 블로워 타입 제품 대비 히터 용량이 대폭 축소되고, 전기 에너지 절감 효과가 있다.
압축열을 이용하여 재생하고 폐쇄 회로 내에서 순환하는 구조로 되어 있어 퍼지 에어 로스가 없는 에너지 세이빙 제품이다.
제품특징
- 압축공기의 열을 이용하여 히터 용량 전격적으로 축소
- 고효율 에너지 절감형 드라이어
- 재생과정에서 퍼지 에어 사용이 없는 Closed 시스템
- 고객의 요구에 맞추어 다양한 사양 적용 맞춤 제작 가능

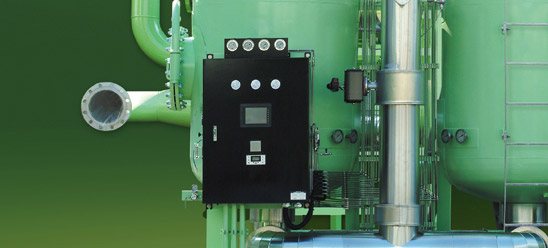

- 최신형 Jemaco New Controller (J-CON S) 적용, 7”풀컬러 터치 스크린, 드라이어 운전 완벽 자동제어
- 에너지 세이빙 시스템(선택사양)
작동원리
- 1. 재생
컴프레서에서 배출되는 고온의 압축공기를 애프터쿨러의 입구 또는 출구에서 분리하여 70%는 제습과정으로 보내고 나머지 30%는 재생(가열 및 냉각)에 사용한 후 다시 제습과정에 사용하므로 컴프레서에서 생산한 압축공기 유량을 전부 사용한다. - 2. 가열
애프터쿨러에서 분리된 고온의 공기는 히터를 통과하면서 가열된 후, 재생 중인 Vessel로 들어가 흡착제를 가열하여 재생시킨다.
이렇게 해서 나온 습한 공기는 재생쿨러에서 냉각되고 수분분리기를 거쳐 제습 중인 반대편 Vessel로 유입된다. - 3. 냉각(재생)
가열을 완료한 Vessel은 냉각을 시작하는데 애프터쿨러 출구의 냉각된 공기가 그 Vessel로 들어가 흡착제를 냉각시킨다.
이렇게 해서 배출된 공기는 재생쿨러에서 다시 한 번 냉각되고 수분분리기를 거쳐 제습 중인 Vessel로 유입된다. - 4. Vessel Change
냉각을 완료한 Vessel은 스탠바이 상태가 되고, 설정시간이 경과한 후에 (또는 Dew Point Meter & Demand Control에서 최적의 전환시점을 결정할 때까지 기다린 후) 다시 Vessel 전환되고 제습을 시작한다.

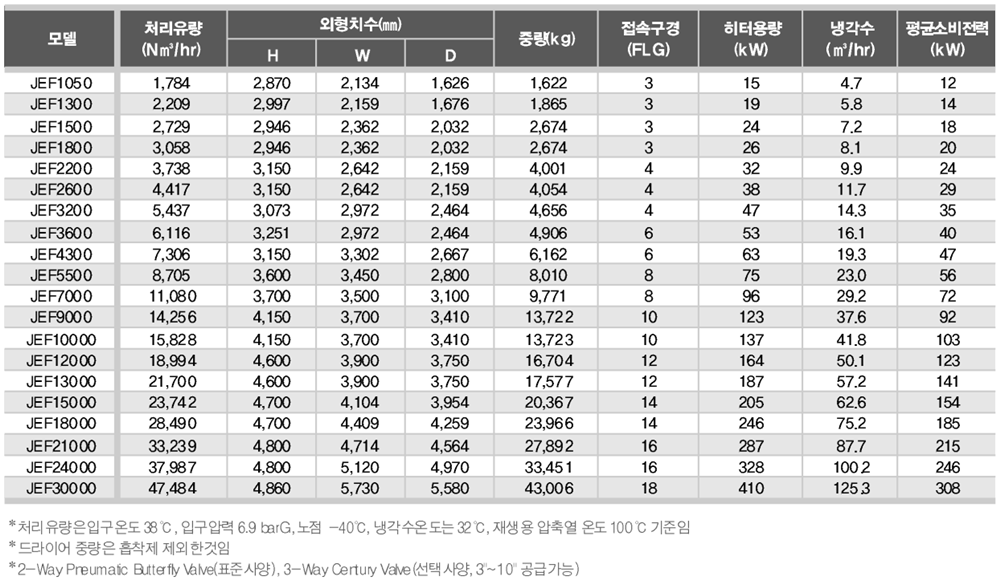

모델별 사양
압력 및 온도 보정표
